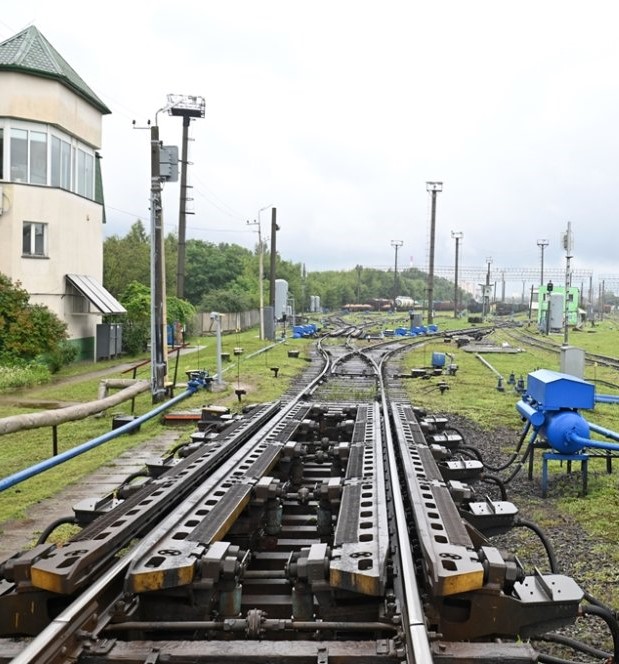

Замедлители вагонные универсальные ЗВУ являются унифицированным рядом клещевидно-нажимных двухрельсовых пневматических вагонных замедлителей и предназначены для механизации и автоматизации процесса регулирования скорости вагонных отцепов на действующих и вновь создаваемых сортировочных горках, устанавливаемые на спускной части горок, а также на парковых тормозных позициях.
Замедлители предназначены для эксплуатации на открытом воздухе при температуре от минус 45 ºС до плюс 55 °С.
Количество звеньев замедлителя определяется количеством тормозных балок в одном ряду.
Замедлители исполнения ЗВУ-06 и ЗВУ-14 предназначены для замены изношенного вагонного замедлителя типа КВ-3 на действующих сортировочных горках.
Замедлители исполнения ЗВУ-07 и ЗВУ-15 предназначены для установки на радиусных участках сортировочных горок и на парковых тормозных позициях.
| Условное обозначение исполнения замедлителя | Количество звеньев, шт. | Шпальное основание | Высота от низа бруса до уровня головки рельса, мм | Масса, кг, не более | Удельная масса кг/м.эн.в., не более |
|---|---|---|---|---|---|
| ЗВУ-00 | 5 | деревянное | 900+5 | 32000 | 16850 |
| ЗВУ-01 | 4 | деревянное | 900+5 | 27500 | 18400 |
| ЗВУ-02 | 3 | деревянное | 900+5 | 22000 | 16950 |
| ЗВУ-03 | 5 | деревянное | 600+5 | 30000 | 15800 |
| ЗВУ-04 | 4 | деревянное | 600+5 | 25500 | 17000 |
| ЗВУ-05 | 3 | деревянное | 600+5 | 20000 | 15400 |
| ЗВУ-06 | 3 | деревянное | 1130+5 | 23000 | 17700 |
| ЗВУ-07 | 1 | деревянное | 600+5 | 10000 | 18200 |
| ЗВУ-08 | 5 | металлическое | 900+5 | 32000 | 16850 |
| ЗВУ-09 | 4 | металлическое | 900+5 | 27500 | 18400 |
| ЗВУ-10 | 3 | металлическое | 900+5 | 22000 | 16950 |
| ЗВУ-11 | 5 | металлическое | 600+5 | 30000 | 15800 |
| ЗВУ-12 | 4 | металлическое | 600+5 | 25500 | 17000 |
| ЗВУ-13 | 3 | металлическое | 600+5 | 20000 | 15400 |
| ЗВУ-14 | 3 | металлическое | 1130+5 | 23000 | 17700 |
| ЗВУ-15 | 1 | металлическое | 600+5 | 10000 | 18200 |
Усилие нажатия тормозных шин по оси приводных секций при давлении воздуха в пневмосистеме 0,65 МПа – (125±10) кН.
Максимально допустимая скорость входа вагонного отцепа на заторможенный замедлитель – 8,5 м/с.
Время срабатывания замедлителя не более 0,7 с.
Ширина колеи в границах замедлителя должна равняться (<1520+8-4) мм.
